前面我們介紹過
【M12-D Code防轉新結構】
以及 【M12-D Code冷壓型連接器】
今天小編將帶大家學習下
如何快速準確的對唯恩M12圓形連接器
進行選型和型號轉換。
敲黑板劃重點啦！
讀懂M12圓形連接器從以下幾個方面入手：
一、技術選型：
○ 芯數/電氣：從電氣需求來選型。
○ 功能應用 ：從實際應用環境來選型。
○ 產品結構 ：從結構空間、客戶現場接線等要求來選型
二、看圖識物
○ 從圖片或者實物判別產品的型號。

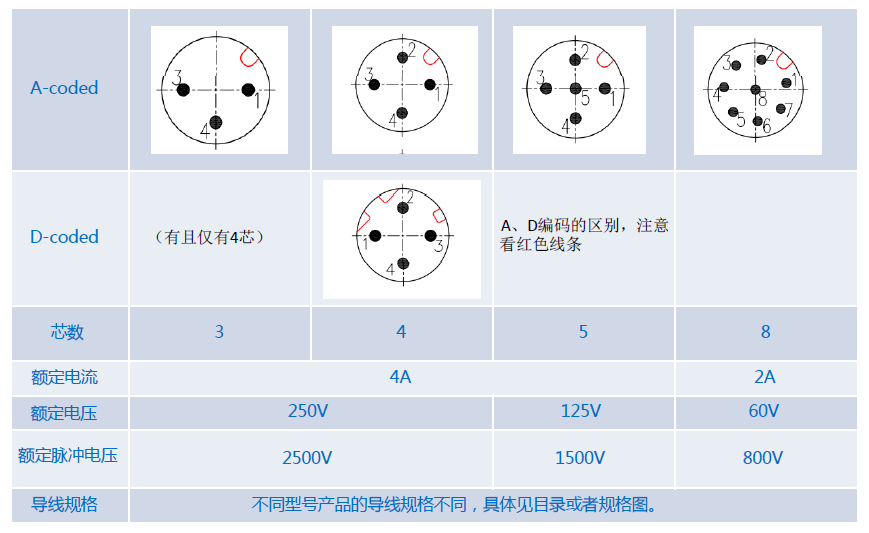

（1）. 技術選型 —— 芯數、電氣選型指導
（2）. 技術選型 —— 功能應用選型指導
1. A-Coded:
主要應用于傳感器、制動器配線、信號傳輸、低電壓電力供應方面，
有屏蔽與非屏蔽兩種，電流小于4A。
2. D-Coded:
主要應用于更高保護等級的工業以太網，
與RJ45連接器的要求相對應，
均帶屏蔽，
傳輸速率100M以下以太網數據傳輸。

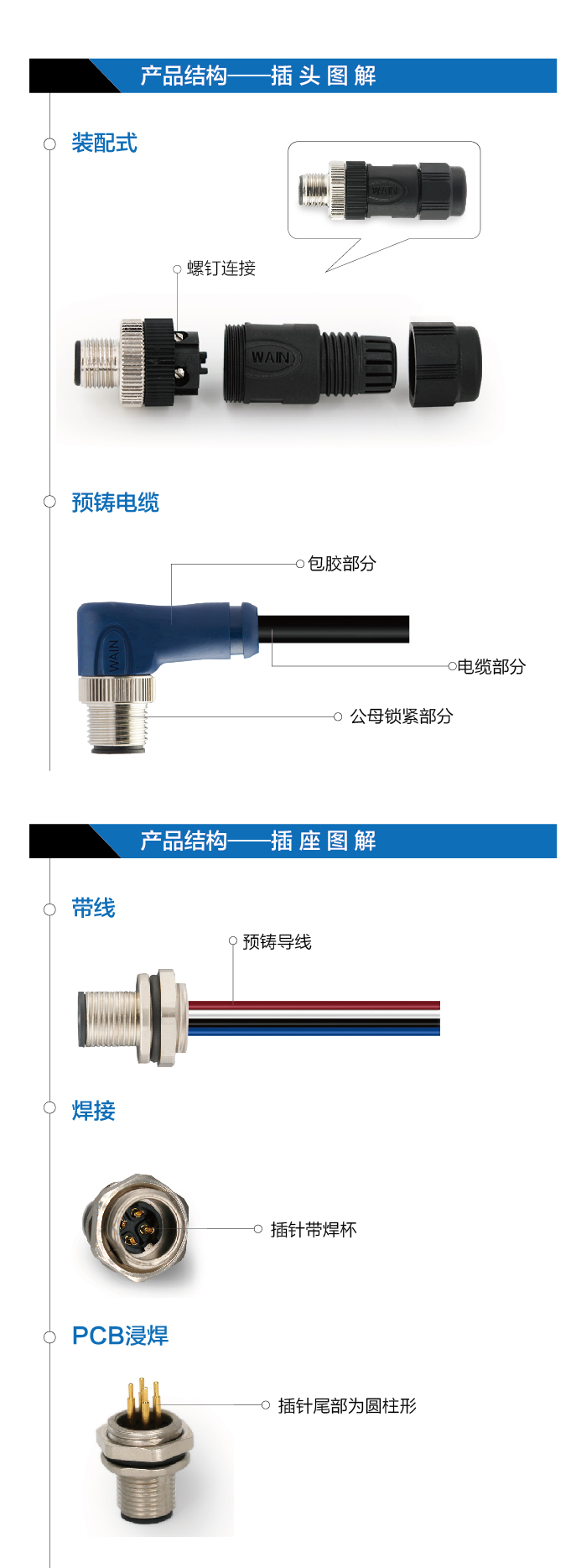

（3）. 技術選型 —— 產品結構選型指導

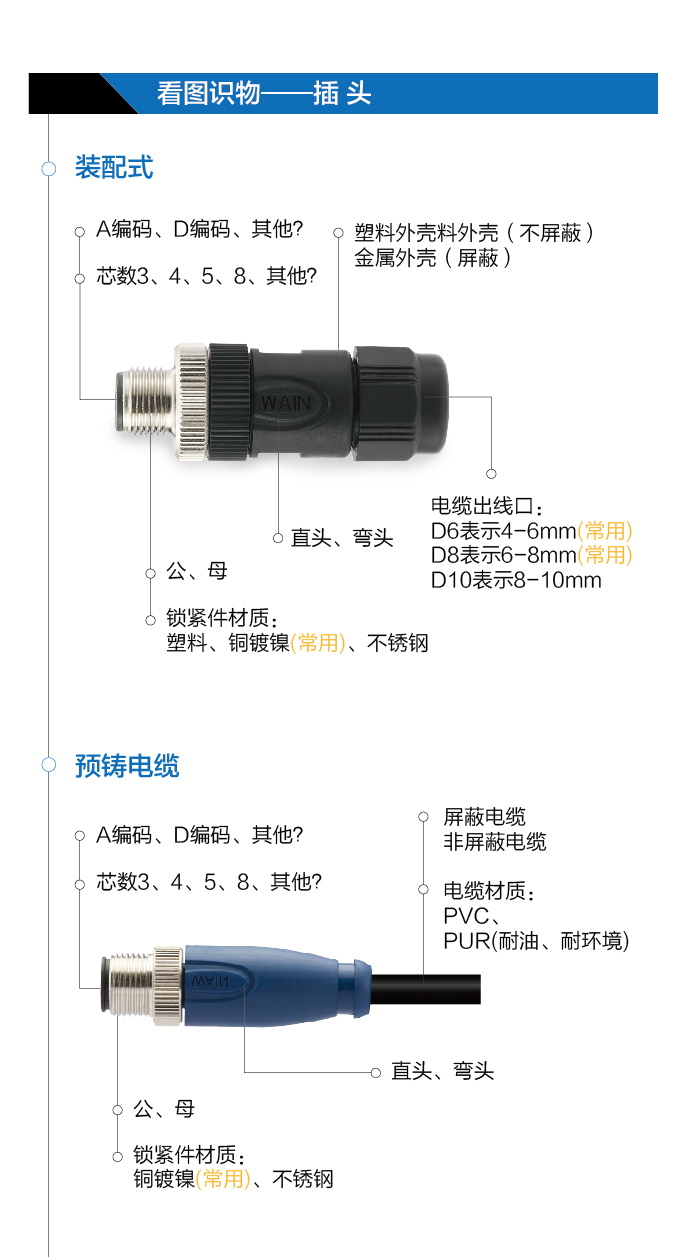

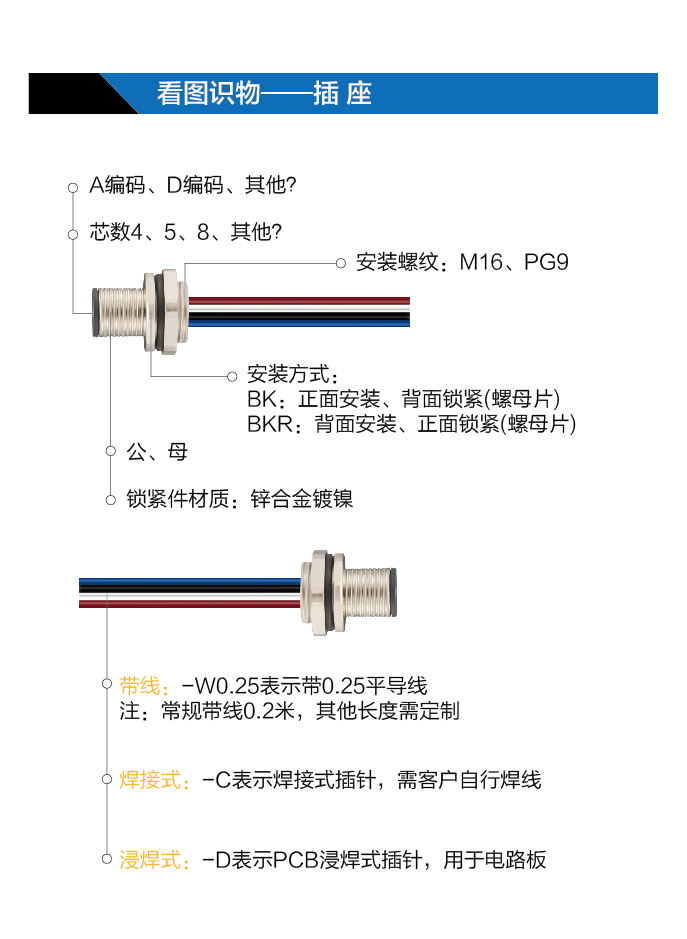

二、看圖識物（發現實物中隱藏的型號信息）
看到一個實物或圖片，如何從一個圖片中分解出產品的具體型號?
一個M12連接器，有哪幾部分組成？需要確認哪及部分才能得到具體型號？
小提示
除了以上選型指導，你還可以通過對“唯恩M12圓形連接器的型號含義”進行解析！
是不是覺得一大串?dāng)?shù)字和字母組成的型號很難記？那是因?yàn)槟悴恢肋@其中所表達的含義，下面跟隨小編一起探索這其中的奧秘吧！

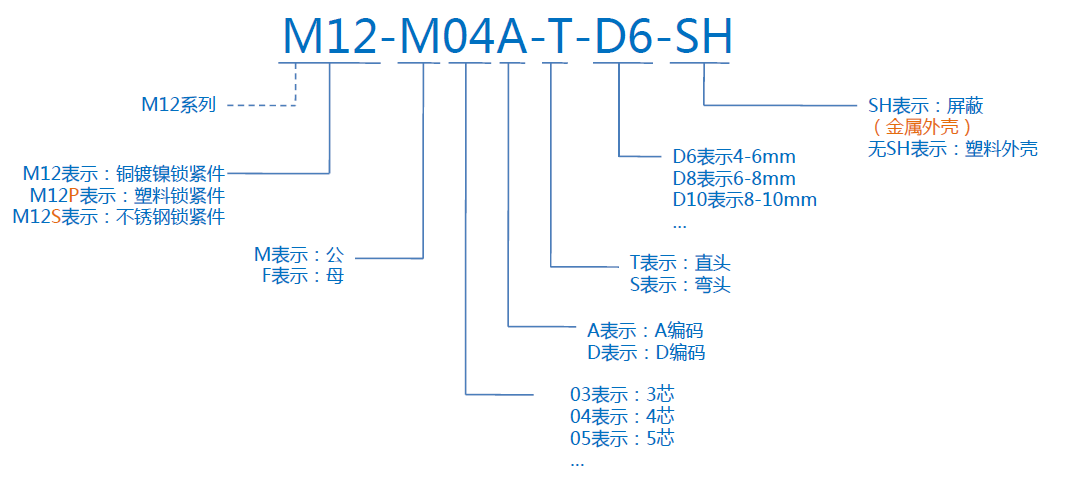

M12插頭（裝配式）型號含義

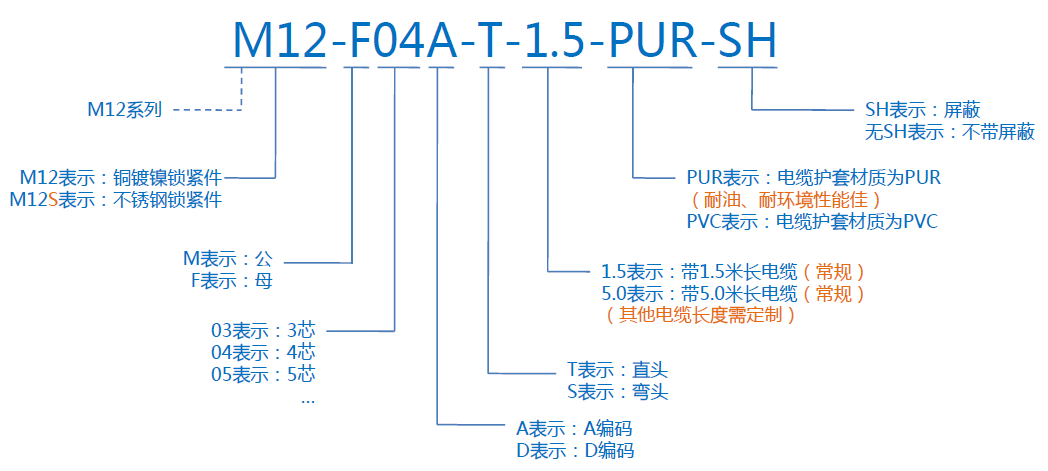

M12插頭（預鑄電纜）型號含義

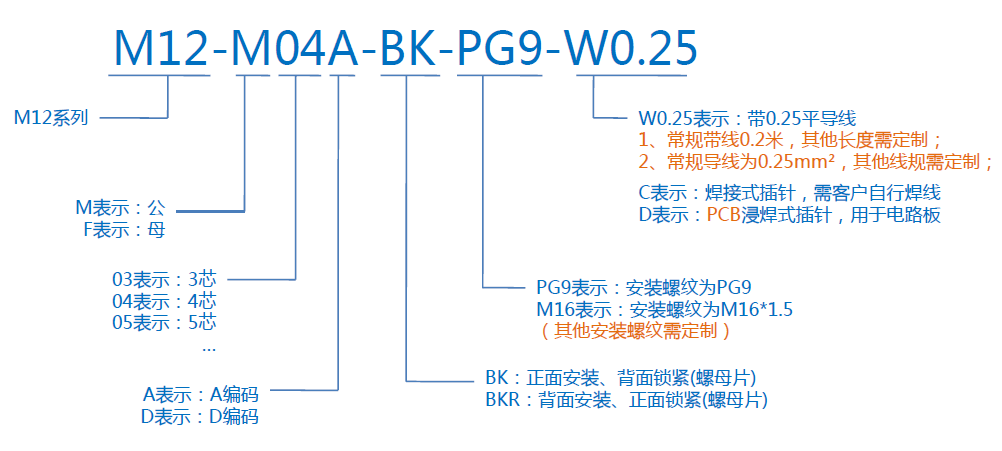

M12插座型號含義
